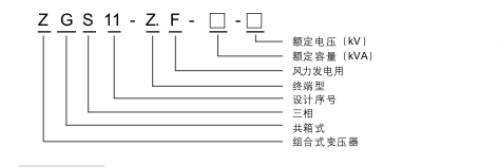

型号及其寄义

产品特点

油室内配制35KV级11型油浸式升压变压器，接纳全密封结构，合理安排散热器，接纳高性能密封件，并配制压力释放阀，气体继电器，油位计，温度控制器等�；ぷ氨�。具有低消耗，低噪音，低温升，高抗短路，高过负荷，不渗漏等优点。另外，高压复合开关与高压熔断器也置于油室内，使用变压器油作为绝缘介质，具有较强的电气性。

高压室接纳增强防污性套管出线，端部设置全绝缘电缆讨论，配制避雷器以降低系统过电压。高压室内还配制感应器。加装电磁组和带电显示器避免误操作。

低压室一样平常接纳双路进线，并配制断路器，隔脱离关，电流互感器，避雷器等元件，另外配制一台站用变压器，以供整套变电站的供电。

三个隔室在结构上相互自力，在电气上相互毗连。既包管了操作清静利便，又包管了运行清静可靠。变压器箱体接纳奇异的迷宫式密封方法，配以高性能长寿命密封件，所有收支线口与透风口均设有防尘侧室，能有用的避免沙尘雨雪的侵蚀，真正实现全工况、全绝缘、全密封、免维护，包管在卑劣的情形中使用寿命抵达20年。

额定容量(kVA)	典范电压组合        (kV)	联络组        标号	阻抗电        压(%)	空载消耗        （W）	负载消耗        （W）	总重(t)	参考尺寸(mm)L*W*H
630	高压H.V.        36.75,38.5        ±2×2.5%        低压L.V.        0.69-0.69	Dyn11	6.5	810	7820	4	2450*2260*2150
800				980	9350	4.5	2450*2280*2150
900				1070	10450	4.8	2450*2300*2150
1000				1150	11500	5	2520*2340*2150
1250				1370	13850	5.1	2520*2380*2150
1600				1650	16600	6.5	2520*2380*2150
